Dokonalý průvodce pásovými pilami s dvojitým sloupem: Typy, funkce a aplikace

Úvod do dvousloupových pásových pil

Krajina moderní výroby je neustále poháněna potřebou rychlosti, přesnosti a schopnosti zpracovávat stále houževnatější a složitější materiály. V srdci této průmyslové schopnosti leží kritická část zařízení: dvousloupová pásová pila. Tyto impozantní stroje nejsou pouze nástroji na krájení kovu; jsou to technické zázraky navržené tak, aby zvládly nejnáročnější řezací operace s neochvějnou stabilitou a přesností. Představují vrchol technologie separace materiálu ve velkém měřítku a odlišují se od jednodušších variant pásových pil zásadně vynikajícím architektonickým řešením. Požadavek na větší velikost součástí a použití exotických materiálů, zejména v odvětvích s vysokými sázkami, upevnily konfiguraci dvojité kolony jako zlatý standard pro přípravu materiálu pro velké zatížení.

Stručně definujte dvousloupové pásové pily.

A dvousloupová pásová pila je definována především svým konstrukčním uspořádáním. Na rozdíl od konvenčních nebo jednosloupových pil, kde je rám pily podepřen pouze na jedné straně, má dvousloupový design dva robustní, často svislé sloupky nebo vodítka, která pevně podpírají a vedou rám pily, když se pohybuje vertikálně nebo horizontálně obrobkem. Tato konfigurace, často s robustní konstrukcí pásové pily s vyztuženým ocelovým rámem, zajišťuje, že řezací mechanismus je držen rovnoběžně a kolmo k řezanému materiálu během celého zdvihu. Tento paralelní naváděcí systém je klíčovým rozlišovacím prvkem, který poskytuje maximální podporu, minimalizuje vibrace a zajišťuje lineární přesnost, zejména při práci s masivními bloky nebo svazky materiálu.

Základním principem každé pásové pily je použití souvislého ozubeného kovového pásu – kotouče – který běží přes dvě velká kola, poháněná motorem s vysokým točivým momentem. Tato čepel je napnuta na extrémně vysokou míru, což jí umožňuje efektivně řezat kov. Ve standardním nebo jednosloupovém uspořádání však může být konzolová pilová hlava náchylná k vychýlení nebo kroucení, když narazí na odpor velkých tvrdých materiálů. Dvousloupová pásová pila tuto zranitelnost eliminuje. Podložením řezné hlavy na dvou synchronizovaných, přesně opracovaných sloupech je celá řezná síla rozložena a dokonale řízena. Tato strukturální integrita umožňuje stroji vyvinout potřebný tlak bez odchylek, čímž si skutečně vydobyl své místo v kategorii zařízení pro těžké pásové pily. Přesnost nabízená tímto dvojitým podpůrným mechanismem je nesmlouvavá pro průmyslová odvětví, kde jsou prvořadé integrita materiálu a úzké tolerance, které často snižují potřebné přídavky na obrábění řezaných kusů.

Vývoj od základní konstrukce s jedním sloupkem k impozantní pásové pile s dvojitým sloupem byl řízen metalurgickou revolucí 20. století. Jak se objevily pevnější a houževnatější materiály, jako jsou oceli s vysokým obsahem uhlíku, žáruvzdorné slitiny a kompozity pro letectví a kosmonautiku, potřeba stabilních a výkonných prostředků předběžného řezání se stala kritickou. Rané konstrukce pásových pil jednoduše nezvládly měřítko a tvrdost těchto nových předvalků. Pásová pila s ocelovým rámem se svojí konstrukcí s dvojitým sloupkem poskytovala potřebnou odolnost proti kroucení a ohybu, což umožnilo větší pracovní obálky a konzistentní přímost řezu. Tato tuhost je tak zásadní, že rozměrová přesnost řezaného kusu často přímo koreluje se strukturální stabilitou stroje, díky čemuž je konstrukce se dvěma sloupy základním požadavkem pro moderní výrobu zaměřenou na kvalitu.

Zdůrazněte jejich význam při těžkém řezání kovů.

Význam dvousloupových pásových pil v oblasti těžkého řezání kovů nelze přeceňovat. V náročných průmyslových odvětvích, jako je letecký průmysl, automobilový průmysl, stavba lodí, výroba energie a výroba nástrojů a zápustek ve velkém, se součásti často kují nebo odlévají z vysoce pevných slitin, specializovaných nástrojových ocelí a exotických materiálů, jako je titan, Inconel a různé superslitiny na bázi niklu. Tyto materiály představují významné provozní problémy: mají vysokou mez kluzu, generují extrémní tepelné zatížení během řezání a vyžadují výjimečnou, neochvějnou posuvnou sílu a strukturální stabilitu, aby se zabránilo předčasnému opotřebení kotouče, vylamování zubů nebo, což je nejdůležitější, nepřesným nebo nekolmým řezům.

Přesně v tom vyniká dvousloupová pásová pila. Jeho vynikající tuhost umožňuje konzistentní vysokotlaké podávání ostří do obrobku bez sebemenšího náznaku vychýlení nebo chvění. Tato schopnost tlumení vibrací je obrovskou výhodou oproti méně stabilním konstrukcím. Když kotouč chvěje, rázové síly způsobí rychlé mikrozlomení řezné hrany, což vede k rychlému otupení, zvýšenému vývinu tepla a hrubšímu povrchu řezu. Zajištěním hladké a stabilní dráhy řezu těžká pásová pila nejen rychleji řeže, ale také výrazně prodlužuje funkční životnost drahých bimetalových nebo karbidových kotoučů.

Výsledkem je transformační efekt na efektivitu výroby a nákladovou efektivitu. Stabilita umožňuje optimalizované parametry, jako jsou vyšší rychlosti posuvu a vyšší rychlosti nožů, což vede k rychlejší propustnosti a výrazně zkrácení doby zpracování. U velkých servisních středisek pro kovoobrábění a velkoobjemových výrobců komponent je schopnost rychle a přesně řezat velké ingoty nebo sochory přímo spojena s jejich ziskovostí a dodacími lhůtami. Investice do robustní průmyslové pásové pily s ocelovou rámovou konstrukcí pásové pily a konfigurací s dvojitým sloupem se přímo promítá do snížení plýtvání materiálem, vynikající kvality komponentů a efektivní logistiky. Jsou to tahouni zodpovědní za rozdělení obrovských surovinových ingotů a sochorů, které mohou vážit několik tun, na zvládnutelné části pro následné CNC obrábění, kování nebo tepelné zpracování, což z nich dělá základní prvek globálního výrobního dodavatelského řetězce. Bez vnitřní stability těchto strojů by náklady a čas spojené se zpracováním moderních vysoce výkonných materiálů byly neúnosné a potenciálně by brzdily inovace v odvětvích, která se spoléhají na tyto pokročilé kovové kompozice.

Uveďte různé typy a aplikace.

Úspěšný výkon a široké přijetí dvousloupové pásové pily vedly k několika odlišným kategoriím a technologickým integracím, které přizpůsobily princip základního pásového pilového stroje mnoha specializovaným průmyslovým potřebám a požadavkům na pracovní postupy. Tyto rozdíly se týkají především orientace řezu a stupně automatizace začleněné do řídicího systému stroje.

Kategorizace podle orientace:

Horizontální dvousloupová pásová pila: Toto je nejběžnější a nejklasičtější konfigurace pro dvousloupovou pásovou pilu. Rám pily je obecně umístěn vodorovně a kotouč se pohybuje směrem dolů do vodorovně upnutého obrobku. Toto nastavení se dokonale hodí pro hromadné řezání zahrnující dlouhé tyče, trubky, konstrukční tvary nebo masivní pravoúhlé a válcové předvalky. Horizontální uspořádání umožňuje gravitaci napomáhat procesu řezání, zatímco duální sloupy zvládají podstatný přísunový tlak směrem dolů potřebný pro efektivní operace pásové pily na řezání kovů na velkých průměrech. Jsou standardem pro servisní střediska kovů a zpracování primárních materiálů téměř v každém těžkém průmyslu.

Vertikální dvousloupová pásová pila: Zatímco pro velkoobjemové přímé řezání tyčového materiálu je to méně obvyklé, vertikální konfigurace je nepostradatelná pro řezání velkých, tlustých plechů, profilů z konstrukční oceli nebo pro provádění specializovaných obrysových nebo „drážkových“ řezů na obrobcích. V tomto provedení obrobek často spočívá nehybně na stole a sestava čepele se pohybuje vertikálně podél sloupků, což zajišťuje přesné krájení součástí, u kterých velikost materiálu brání pohybu. Často se používají jako předběžný proces k oddělení velkého deskového materiálu před tím, než se dostane k řezání plazmou nebo laserem.

Kategorizace podle automatizace a technologie:

CNC automatická pásová pila s dvojitým sloupem: Integrace počítačového numerického řízení (CNC) zásadně proměnila možnosti dvousloupové pásové pily. CNC pásová pila umožňuje plně automatické řezání kovů. Operátor naprogramuje požadované rozměry, sekvenci řezu a typ materiálu a stroj řídí celý proces: indexování materiálu, upínání, parametry řezání a vykládání materiálu. Tato úroveň automatizace je nezbytná pro velkoobjemovou, opakovanou a přesnou dávkovou výrobu. Zajišťuje výjimečnou opakovatelnost a výrazně snižuje riziko chyby operátora, což umožňuje složité vnořené řezy a optimalizované využití materiálu. Digitální integrace CNC pásové pily umožňuje komunikovat se systémy řízení továrny (MES/ERP), což umožňuje bezproblémovou integraci do výrobních ekosystémů Průmyslu 4.0.

Hydraulickéká pásová pila s dvojitým sloupem: I když skoro všechny Dvousloupové pásové pily pro těžký provoz využívají hydrauliku pro upínání a podávání, zvláštní důraz na hydraulickou pásovou pilu zdůrazňuje klíčovou roli této technologie. Hydraulické systémy nejsou jen pro hrubou sílu; jsou rozhodující pro poskytování plynulé, jemně řízené a nastavitelné dodávky energie. Tato řízená síla je nezbytná pro řízení proměnlivého odporu při řezání různých průřezů materiálu nebo při přechodu mezi fázemi tvrdého a měkčího materiálu. Špičkové hydraulické tlumicí systémy zajišťují konzistentní, netrhavou rychlost posuvu, která je rozhodující pro dosažení dlouhé životnosti kotouče a vysoce kvalitního povrchu řezu. Vysoce kvalitní dvousloupová pásová pila bude vždy obsahovat sofistikovaný hydraulický systém pro přesné a řízené použití síly.

Rozsáhlé možnosti použití dvousloupové pásové pily hovoří o její spolehlivosti a všestrannosti. Zahrnuje kritické procesy, jako je příprava masivních turbínových hřídelí v energetickém průmyslu, dělení tlustých ocelových rámů a pancéřových plátů pro stavební a obranné projekty a krájení velkých hliníkových a specializovaných ocelových profilů pro přísné požadavky leteckého průmyslu. Kromě toho v odvětvích recyklace a zpracování šrotu vlastní stabilita a výkon konfigurace průmyslové pásové pily umožňuje rychlé a efektivní dělení velkých, obtížně manipulovatelných součástí, což významně přispívá k řízení zdrojů. Jejich základní konstrukce zajišťuje, že se nepoužívají pouze pro hrubé řezání, ale také často v aplikacích, kde je kvalita a pravoúhlost čela řezu rozhodující pro následné vysoce přesné obráběcí kroky, čímž se minimalizuje potřeba rozsáhlého dokončování po řezání a maximalizuje se efektivita následného procesu. Kombinace pevné konstrukce pásové pily z ocelového rámu a inteligentní automatizace dělá z moderní dvousloupové pásové pily nepostradatelný přínos.

Co je to pásová pila s dvojitým sloupem?

Dvousloupová pásová pila je specializovaná kategorie pásových pil na řezání kovů, navržená výslovně pro zvládnutí přísných požadavků na zpracování velkorozměrových materiálů s vysokou hustotou v moderních výrobních prostředích. Abychom skutečně ocenili pokročilé inženýrství konstrukce s dvojitým sloupem, musíme nejprve pochopit základní mechaniku celé kategorie pásových pil. Tento stroj představuje kritický technologický skok od konvenčních metod řezání a nabízí bezkonkurenční stabilitu a přesnost, která je nezbytná pro dnešní materiálové výzvy.

Vysvětlete základní funkce pásových pil

Na své nejzákladnější úrovni je pásová pila řezací zařízení, které využívá souvislou, pružnou kovovou smyčku se zuby – pilový list – napnutý těsně mezi dvěma nebo více koly. Tato čepel, pohybující se v jednom souvislém, lineárním směru, provádí řezání. Základní funkce se liší od přímočarých pil nebo kotoučových pil a nabízí několik základních výhod. Lineární, nepřetržitý pohyb kotouče zajišťuje, že řezání je vždy prováděno čerstvou sadou zubů, což vede k vysoce účinnému odvodu třísek a výrazně snižuje tvorbu tepla na zub. Tento hladký, rovnoměrný řez je nezbytný pro dosažení vysoce kvalitního povrchu řezu a maximalizaci životnosti kotouče, zejména při práci s houževnatými slitinami. Řezná rychlost a rychlost posuvu jsou dvě primární proměnné řízené operátorem nebo CNC pásovou pilou stroje.

Základní proces pro všechny pásové pily zahrnuje zajištění obrobku v robustní sestavě svěráku a následné podávání kontinuálního kotouče materiálem, dokud není dosaženo oddělení. U průmyslové pásové pily je obrovský výkon potřebný k pohonu kotouče při vysokých rychlostech a udržení nesmírného napětí dodáván hlavním motorem s vysokým točivým momentem. Celková efektivita procesu řezání do značné míry závisí na přesnosti vodítek čepele, která zabraňují kroucení nebo vychýlení úzké čepele pod velkým řezným zatížením. Tato základní funkce, pokud je aplikována na vysoce výkonné pásové pily, vyžaduje mechanismus schopný zvládat obrovské dynamické síly, aniž by byla ohrožena geometrická přesnost řezu. Zde se strukturální tuhost konfigurace dvojitého sloupu stává nejen výhodnou, ale naprosto nepostradatelnou. Standardní jednosloupová pila, navržená pro lehčí úkoly, jednoduše postrádá konstrukční hmotu a řízenou podporu pro zachování pravoúhlosti, když narazíte na velký pevný blok z vysokopevnostní oceli, což často vede k nepřesným, zkoseným nebo nekolmým řezům, které vyžadují nákladné následné zpracování.

Podrobné vysvětlení struktury dvojitého sloupu a jejích výhod

Dvousloupová konstrukce je určující charakteristikou a hlavní předností moderní pásové pily na kov určené pro velké zásoby. Tento architektonický prvek se skládá ze dvou masivních, vertikálně nebo horizontálně orientovaných vodících sloupů, které tvoří stabilní, nepohyblivý rám. Na těchto dvou sloupcích je namontována a přesně vedena hlava pily, která nese hnací a vodicí kola, kotouč a vedení kotouče. Tento konstrukční princip dosahuje toho, co jednosloupové systémy nedokážou: absolutní, neochvějnou podporu řezacího mechanismu během celého řezného zdvihu, bez ohledu na velikost nebo hustotu zpracovávaného materiálu.

Hlavní výhodou této dvousloupové konstrukce pásové pily je eliminace průhybu, kroucení a vibrací. V konvenčních jednosloupových konstrukcích je řezací hlava konzolová, což znamená, že vyčnívá z jednoho bodu podpory. Když je aplikováno velké řezné zatížení, tato konzolová konstrukce se přirozeně chce ohnout nebo zkroutit pryč z přímé dráhy. Dvousloupová pásová pila zcela neutralizuje tento ohybový moment distribucí reakčních sil symetricky přes dva široce rozmístěné vysoce tuhé sloupy. To umožňuje stroji využívat mnohem vyšší podávací tlaky a těžší kotouče potřebné pro náročné operace pásových pil, zejména u materiálů, které je obtížné řezat, jako jsou slitiny niklu nebo velké titanové předvalky.

Tuhost, kterou poskytuje ocelová rámová konstrukce pásové pily a dvojité sloupky, má za následek několik měřitelných provozních výhod. Za prvé zajišťuje vynikající kolmost řezu, což znamená, že plocha řezu je pravoúhlá k materiálu v extrémně těsných tolerancích, často lepších než 0,002 palce na palec řezu. Za druhé, tlumení vibrací dramaticky prodlužuje životnost kotouče, snižuje náklady a prostoje spojené s výměnami kotouče. Za třetí, zvýšená strukturální integrita umožňuje integraci sofistikovaných automatizačních a řídicích systémů. Rychlost posuvu řízená přesným hydraulickým systémem pásové pily lze agresivně optimalizovat, protože konstrukce stroje dokáže spolehlivě zvládnout výsledné síly. Tato synergie mezi tuhou konstrukcí a přesným ovládáním umožňuje skutečně efektivní automatické řezání kovů, díky čemuž je varianta CNC pásové pily dvousloupového stroje nejlepší volbou pro velkoobjemovou a přesnou přípravu materiálu. Spolehlivost této konstrukce při nepřetržitém a velkém zatížení je důvodem, proč pásová pila s dvojitým sloupem zůstává nezbytným pomocníkem v odvětvích vyžadujících nepřetržité a vysoce přesné zpracování materiálu.

Prozkoumejte jeho součásti a princip fungování.

Provozní dokonalost dvousloupové pásové pily je funkcí jejích specializovaných integrovaných komponent pracujících v synchronizované harmonii, vše ukotvené pevnou konstrukcí pásové pily z ocelového rámu. Pochopení těchto součástí je klíčem k ocenění efektivity stroje.

Klíčové komponenty:

Rám pily/hlava: Hlavní pohyblivá sestava podepřená dvěma sloupky. Je v něm uložen celý systém pohonu čepele. Jeho stabilita na sloupech je rozhodující pro zachování přesnosti řezání.

Systém pohonu nožů: Obsahuje hlavní motor a redukční převodovku, která přenáší vysoký výkon na hnací kolo. Výkon zde určuje kapacitu stroje pro náročné operace pásové pily.

Pásová kola: Hnací kolo a vložené kolo, kolem kterého se kotouč omotává. Tato kola musí být dokonale vyvážená a vyrovnána, aby se minimalizovaly vibrace a zajistil se hladký chod kotouče.

Vodítka čepelí: Kritické součásti umístěné bezprostředně vedle oblasti řezu. Používají karbidové vložky nebo válečková ložiska k přesné boční a vertikální stabilizaci kotouče těsně před jeho vstupem do materiálu, což zajišťuje, že řez zůstane dokonale rovný a kolmý. Pro kvalitu řezu je nezbytná správná údržba vodítek kotouče.

Svěrák a upínací systém: Robustní, často hydraulicky poháněný systém, který zajišťuje obrobek. U hydraulické pásové pily lze nastavit upínací tlak tak, aby se zabránilo pohybu materiálu bez deformace měkčích materiálů. Přesnost tohoto systému je nedílnou součástí dosažení opakovatelných výsledků při automatickém řezání kovů.

Systém podávání materiálu: Typicky nedílná součást CNC pásové pily. Tento systém využívá hydraulický nebo servořízený svěrák pro přesné indexování materiálu vpřed po každém řezu, což zajišťuje vysokou opakovatelnost pro dávkové zpracování. Díky tomu je konfigurace horizontální pásové pily vysoce produktivní.

Chladicí systém: Nezbytné pro tepelné hospodářství. Čerpá velké objemy chladicí kapaliny/maziva přímo do řezné zóny, aby se snížilo tření, proplachovaly třísky a zabránilo se tepelnému poškození jak kotouče, tak obrobku.

Pracovní princip:

Proces je zahájen řídicím systémem CNC pásové pily, který řídí celý cyklus řezání. Nejprve je materiál polohován kyvadlovým svěrákem a pevně sevřen hydraulickým systémem svěráku pásové pily. Po upnutí hlavní motor zrychlí kotouč na naprogramovanou rychlost (SFM), která je určena typem materiálu a charakteristikami kotouče. Jádro operace spočívá v řízeném, synchronizovaném posuvu rámu pily podél dvou sloupů směrem dolů.

The dvousloupová pásová pila používá k regulaci rychlosti posuvu jemně řízený hydraulický válec. Na rozdíl od posuvu s konstantní hmotností umožňuje hydraulický systém okamžité nastavení tlaku posuvu na základě odporu, kterému kotouč čelí. Tato schopnost "naslouchat" ostří a regulovat sílu posuvu je zásadní pro optimalizaci řezu na nekonzistentních nebo proměnlivých materiálech. Tuhost konstrukce dvousloupové pásové pily zajišťuje, že se veškerá hydraulická síla přenáší přímo do řezné síly a udržuje přesný úhel vstupu a výstupu kotouče. Jak kotouč proniká materiálem, chladicí systém koupe řez, čímž zajišťuje rychlý odvod třísek a optimální teplotu řezání. Po dokončení řezu hydraulický systém rychle zvedne rám pily, svěrák se uvolní, systém podávání materiálu indexuje materiál dopředu na další naprogramovanou délku a cyklus se opakuje. Tento plně integrovaný a přesný provoz odlišuje pásovou pilu s dvojitým sloupem jako přední průmyslové řešení pásové pily pro těžké řezání kovů.

Typy dvousloupových pásových pil

Základní konstrukce dvousloupové pásové pily slouží jako robustní platforma pro četné specializované konfigurace strojů. Tyto variace jsou navrženy tak, aby splňovaly specifické výrobní požadavky, zejména pokud jde o orientaci obrobku a úroveň automatizace požadované pro výrobní pracovní postup. Zatímco základní princip podpory dvousloupové pásové pily zůstává konstantní, mechanické a elektronické integrace definují optimální aplikaci stroje, od velkoobjemového zpracování přímých řezů až po složité, automatizované operace. Pochopení těchto typů je zásadní pro každého operátora nebo specialistu na nákup, který hledá nejúčinnější řešení průmyslové pásové pily pro své konkrétní potřeby pásových pil na řezání kovů.

Horizontální dvousloupové pásové pily

Konfigurace horizontální pásové pily je pravděpodobně nejrozšířenější a nejrozšířenější formou dvousloupové pásové pily ve střediscích zpracování materiálů po celém světě. Jeho architektura je výslovně navržena pro kontinuální velkoobjemové krájení dlouhých rovných surovin, jako je tyčový materiál, trubky, konstrukční nosníky a kulaté nebo obdélníkové předvalky velkého průměru. V této konfiguraci je obrobek upnut vodorovně a hlava pily vedená dvěma sloupy vede svisle materiálem. Tato orientace je vysoce účinná, protože umožňuje symetricky aplikovat a přesně kontrolovat masivní hmotnost hlavy pily a řezné síly, čímž je zajištěna dokonale kolmá plocha řezu.

Stabilita, která je vlastní konstrukci pásové pily s ocelovým rámem horizontální pásové pily, je kritická při provádění automatického řezání kovů na velkých, houževnatých kusech. Protože čepel proniká silným průřezem vysoce legované oceli, řezný odpor může být obrovský. Dvojitá sloupová vedení zabraňují zkroucení nebo vychýlení, které by jinak ohrozilo pravoúhlost řezu, což je zásadní pro minimalizaci doby následného obrábění. Kromě toho se horizontální design snadno integruje se složitými systémy manipulace s materiálem. V mnoha moderních zařízeních je stroj spojen s poháněnými válečkovými dopravníky, automatickými nakládacími plošinami a automatizovanými systémy odstraňování šrotu, což vytváří plně nepřetržitý pracovní postup ideální pro vysokovýkonné dávkové řezání. Toto uspořádání je páteří servisních středisek kovů, kováren a hlavních dodavatelů automobilových komponentů, kde se účinnost a přesnost řezu měří v tisících opakováních. Robustní povaha těchto dvousloupových pásových pil Heavy-Duty znamená, že mohou pojmout extrémně široké kotouče schopné vyvíjet vysoký přítlačný tlak a maximalizovat tak rychlost úběru materiálu. Představují optimální rovnováhu mezi řezným výkonem hrubou silou a přesností vedení na úrovni mikronů, což je nezbytná kombinace pro seriózní průmyslovou výrobu.

Vertikální dvousloupové pásové pily

Na rozdíl od svého horizontálního protějšku je vertikální pásová pila s dvojitým sloupem optimalizována pro aplikace, kde nelze materiál snadno indexovat nebo je nejlépe řezat, když leží naplocho. Tento typ dvousloupové pásové pily má stacionární pracovní stůl, kde je materiál zajištěn. Hlava pily, namontovaná svisle mezi dvěma sloupky, se poté pohybuje dolů nebo přes rovinu materiálu. Tato konfigurace se často používá pro řezání extrémně velkých nebo nepraktických materiálů, jako jsou silné kovové desky, masivní konstrukční tvary, nebo pro provádění specifických drážkovacích nebo vrubových operací. Klíčovou výhodou je zde stabilní poloha materiálu. Protože obrobek zůstává nepohyblivý a podepřený na velké ploše, vibrace jsou minimalizovány a řezné síly jsou absorbovány do základu.

Zatímco většina velkoobjemového automatického řezání kovů se provádí horizontálně, vertikální nastavení je ve specializovaných oborech nepostradatelné. Například při výrobě nástrojů a zápustek, kde se musí řezat velké, drahé bloky nástrojové oceli, aby se vytvořily polotovary, vertikální orientace zajišťuje nejvyšší stupeň strukturální stability během oddělování obrovských průřezů materiálu. V leteckém průmyslu vyžaduje řezání velkých a složitých výkovků z náročných superslitin často jedinečné manipulační schopnosti výkonné pásové pily ve vertikální konfiguraci. Přestože tyto stroje nemusí nabízet stejnou rychlost surového průchodu jako horizontální pásová pila na tyčovém materiálu, jejich strukturální integrita a schopnost manipulovat s šířkou a výškou materiálu je činí neocenitelnými. Vertikální dvousloupová pásová pila poskytuje nezbytnou tuhost pro přesné řezy na materiálech o velikostech, které by jednoduše zahltily menší stroje, a zajišťuje její pozici jako specializovaného základního průmyslového nástroje pásové pily.

CNC automatické dvousloupové pásové pily

Integrace technologie Computer Numerical Control (CNC) přeměňuje dvousloupovou pásovou pilu z výkonného mechanického nástroje na sofistikovanou, inteligentní výrobní jednotku. CNC pásová pila je navržena pro maximální efektivitu, minimalizaci ručních zásahů a maximální opakovatelnost. „Automatický“ deskriptor znamená, že celá sekvence – od podávání materiálu a upínání až po řezání, zasouvání kotouče a opětovné podávání – se provádí autonomně pod přesným příkazem naprogramovaného ovladače. Tento řídicí systém umožňuje operátorovi zadávat parametry, jako je délka řezu, množství dávky, jakost materiálu a dokonce preferované zatížení třísky, což umožňuje stroji dynamicky upravovat rychlost a rychlosti posuvu v průběhu řezu.

Přesnost konstrukce dvousloupové pásové pily je dokonalým doplňkem CNC automatizace. Protože je fyzická struktura stroje ze své podstaty tuhá, jsou mikroskopické příkazy z řídicí jednotky CNC přesně převedeny do fyzického pohybu bez vychýlení. To znamená, že CNC pásová pila může dosáhnout přesnosti řezu a opakovatelnosti daleko nad rámec toho, co je možné s ručním nebo poloautomatickým ovládáním. Mezi klíčové funkce patří servomotorové kyvadlové svěráky pro extrémně přesné indexování materiálu, diagnostické systémy, které monitorují napětí kotouče a zatížení motoru, a pokročilý software pro optimalizaci vnořených řezů nebo výnosu materiálu. Pro zařízení zabývající se velkosériovou výrobou identických dílů, jako jsou spojovací prvky, hydraulické komponenty nebo pouzdra, je CNC pásová pila povinná. Usnadňuje skutečné automatické řezání kovů a zajišťuje, že každý díl v sérii tisíců je vyřezán se stejnou přísnou tolerancí, čímž se výrazně snižuje odpad a následná doba obrábění. Tato úroveň automatizace je to, co odlišuje moderní průmyslovou pásovou pilu a umožňuje jí bezproblémovou integraci se systémy automatizovaného plánování materiálových zdrojů (MRP) a plánování podnikových zdrojů (ERP), čímž posouvá výrobu blíže k ideálu Průmyslu 4.0.

Hydraulické dvousloupové pásové pily

Zatímco všechny dvousloupové pásové pily Heavy Duty využívají hydraulickou sílu pro klíčové funkce, jako je upínání a indexování materiálu, termín hydraulická pásová pila často zdůrazňuje sofistikovanou roli hydraulického systému při řízení rychlosti posuvu pilové hlavy. Toto je mechanismus zodpovědný za dodávání řezné síly. U prémiové dvousloupové pásové pily je hydraulický systém mnohem více než jen zdrojem hrubé síly; je to vysoce propracovaný systém proporcionálních ventilů, tlakových převodníků a tlumičů, které řídí pohyb hlavy pily směrem dolů s extrémní jemností.

Toto jemné ovládání je životně důležité, protože řezné vlastnosti kovu se neustále mění. Odpor je vysoký, když čepel poprvé vstoupí do materiálu, a dramaticky se mění, když čepel postupuje proměnným průřezem. Přesný hydraulický systém pásové pily, často spojený se zpětnovazební smyčkou CNC pásové pily, dokáže okamžitě upravit podávací tlak pro udržení optimálního zatížení třísek na zubech kotouče. Tím se zabrání jak přetížení, tak nedostatečnému zatížení. Tekutý, tlumený pohyb zajišťovaný hydraulickým systémem zajišťuje hladký, konzistentní řez, který je nezbytný pro minimalizaci vibrací a prodloužení životnosti vysoce nákladných karbidových kotoučů používaných v seriózních operacích pásových pil na řezání kovů. Hydraulický systém navíc pohání robustní upínací mechanismus, který zajišťuje nepohyblivé držení materiálu během agresivního procesu řezání, což je nezbytné pro to, aby pásová pila s ocelovým rámem poskytla svůj maximální potenciál. Spolehlivost a hladký přenos síly hydraulického systému pásové pily jsou základem pro dosažení vysoce přesných výsledků očekávaných od jakékoli moderní dvousloupové pásové pily určené pro vysoce výkonné řezání. Synergie mezi fyzickou tuhostí a hydraulickým ovládáním definuje maximální schopnosti moderní průmyslové pásové pily.

Klíčové vlastnosti, které je třeba vzít v úvahu u výkonných pásových pil s dvojitým sloupem

Při investici do dvousloupové pásové pily se potenciální kupující musí dívat za hranice pouhé velikosti a výkonu. Skutečná hodnota a účinnost dvousloupové pásové pily spočívá v synergické interakci jejích integrovaných funkcí. Tyto vlastnosti určují skutečnou kapacitu stroje pro automatické řezání kovů, jeho trvalou přesnost a jeho celkovou provozní životnost v náročném prostředí pásové pily. Výběr správné kombinace funkcí zajišťuje, že se stroj dokonale přizpůsobí výrobnímu postupu, materiálovým vlastnostem a požadovaným objemům výroby.

Kapacita řezání

Řezná kapacita je primární specifikací, která definuje dvousloupovou pásovou pilu a musí být přísně hodnocena. Tato metrika je definována maximálními rozměry, které může stroj fyzicky pojmout a řezat. Kapacita přímo souvisí se vzdáleností mezi dvěma nosnými sloupy a svislými limity pojezdu hlavy pily. Vzhledem k vlastní tuhosti poskytované dvěma sloupy a masivní konstrukci pásové pily z ocelového rámu jsou tyto stroje výslovně navrženy tak, aby zpracovávaly předvalky, výkovky a svazky, které by jednosloupové pily konstrukčně nemohly přesně zpracovat.

V aplikacích průmyslových pásových pil není kapacita pouze o fyzické velikosti; jde o udržení přesnosti v tomto maximálním rozměru. Stroj s kapacitou 30 palců musí poskytovat řeznou plochu, která je kolmá a plochá přes celých 30 palců. To vyžaduje extrémní odolnost vůči průhybu, kterou může nabídnout pouze dvousloupová architektura pásové pily. Maximální řezná kapacita navíc často určuje požadovaný výkon motoru pohonu čepele a odpovídající velikost čepele. Stroj s větší kapacitou vyžaduje širší a silnější čepel pro udržení stability, vyžaduje robustnější výkon motoru a silnější hnací ústrojí, aby zvládlo zvýšené řezné zatížení a třecí odpor. Při vyhodnocování modelů je nezbytné vzít v úvahu skutečnou pracovní obálku, nikoli pouze teoretickou maximální vůli. Mírně naddimenzovaná kapacita může také poskytnout cennou flexibilitu pro budoucí požadavky na materiál nebo přípravu materiálu zvláštního tvaru.

Rychlost čepele

Rychlost kotouče, obvykle měřená v povrchových stopách za minutu (SFM) nebo metrech za minutu, je klíčovým parametrem, který určuje účinnost řezání a životnost kotouče. Tato funkce musí být nastavitelná a přesně řízená, protože optimální řezná rychlost se dramaticky mění v závislosti na tvrdosti, složení a tepelných vlastnostech materiálu. Například měkké materiály, jako je hliník a neželezné slitiny, vyžadují vysokou SFM, aby bylo dosaženo efektivní tvorby třísky, zatímco houževnaté materiály odolné vůči teplu, jako jsou nástrojové oceli, titan a niklové superslitiny, vyžadují výrazně pomalejší a kontrolovanější rychlosti, aby se zabránilo nadměrnému hromadění tepla, mikrosvarům a předčasnému opotřebení ostří.

Moderní CNC pásové pily využívají pokročilé pohony s proměnnou frekvencí (VFD) integrované do hlavního ovládání motoru. To umožňuje okamžité, plynulé nastavení rychlosti kotouče, což umožňuje operátorovi jemně doladit SFM pro přesnou řezanou slitinu. Špičkové modely pásových pil na kov jsou také vybaveny zpětnou vazbou s uzavřenou smyčkou, kdy řídicí systém může sledovat zatížení motoru a upravovat SFM tak, aby byl zachován optimální výkon, zejména při přechodu mezi středem a okrajem velkého sochoru, kde se mění řezné podmínky. Schopnost přesně přizpůsobit rychlost kotouče řeznému odporu je základem pro maximalizaci životnosti kotouče a snížení celkové doby řezání, díky čemuž je tato funkce klíčovou součástí efektivního a nákladově efektivního automatického řezání kovů.

Velikost čepele

Specifikace pilového kotouče jsou neodmyslitelně spojeny s konstrukční schopností stroje a řezným výkonem. U pásové pily s dvojitým sloupem umožňuje konstrukční tuhost použití širších a silnějších listů, často přesahujících šířku 2 palce. Šířka čepele je přímo úměrná síle paprsku; širší čepel je odolnější vůči bočním silám, které způsobují kroucení a vychylování při hlubokém řezu. To je životně důležité pro zachování kolmosti řezu přes velké průřezy.

Šířku a tloušťku čepele určuje výrobce stroje a je třeba ji dodržet. Provoz příliš úzkého kotouče pro daný stroj a aplikaci bude mít za následek špatnou geometrii řezu a rychlé selhání, a to i na dvousloupové pásové pile. Kromě toho je výběr mezi bimetalovými a monolitními karbidovými kotouči dán řezanými materiály. Kotouče z tvrdokovu, které jsou nezbytné pro extrémně náročné aplikace pásových pil na superslitiny, vyžadují maximální stabilitu, kterou poskytuje konstrukce pásové pily z ocelového rámu a přesná vedení kotouče. Kvalitní průmyslová pásová pila se bude vyznačovat vysoce nastavitelnými, robustními vodítky kotouče umístěnými blízko materiálu, která zajistí stabilizaci širokého kotouče s vysokým napětím jen několik metrů před vstupem, což maximalizuje přesnost řezu a minimalizuje mikrovibrace, které snižují kvalitu řezu.

Chladicí systém

Chladicí systém je mnohem víc než jen jednoduché čerpadlo; je to kritický systém tepelného managementu a odvodu třísek nezbytný pro efektivní operace pásové pily při řezání kovů. Jeho primární funkce jsou:

Chlazení: Odvod třecího tepla z řezné zóny, což zabraňuje metalurgickému poškození obrobku a zachovává tvrdost zubů kotouče.

Mazání: Snížení tření mezi čepelí a materiálem, čímž se sníží spotřeba energie a tepla.

Proplachování čipu: Agresivně odplavuje třísky z řezu (štěrbiny řezu), zabraňuje opětovnému řezání třísek, což drasticky snižuje životnost kotouče a účinnost řezání.

Vysoce výkonná pásová pila s dvojitým sloupem bude obsahovat velkoobjemový, často dvoutryskový, systém zaplavení chladicí kapaliny, který zajišťuje, že se kapalina dostane do nejhlubší části řezu. Pokročilejší systémy, zejména ty, které podporují automatické řezání kovů, zahrnují systémy dopravníků třísek, které automaticky odebírají třísky z nádrže stroje a ukládají je do externího sběrného koše. Toto nepřetržité odstraňování třísek je povinné pro bezobslužný provoz a zabraňuje třískám ucpávat řeznou zónu nebo poškodit hydraulické komponenty. Integrace CNC pásové pily může také automatizovat míchání a sledování koncentrace chladicí kapaliny/maziva, což zajišťuje optimální výkon pro různé zpracovávané materiály.

Hydraulický systém

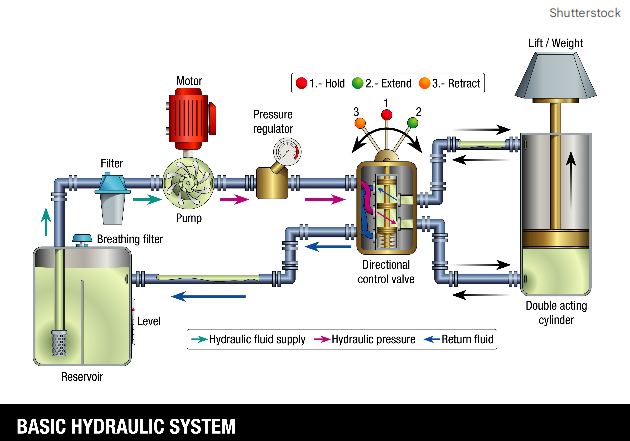

Hydraulický systém je srdcem provozního řízení a dodávky výkonu hydraulické pásové pily. Jeho význam u dvousloupové pásové pily nelze přeceňovat, protože řídí tři kritické oblasti: upínání, podávání materiálu a řízení posuvu hlavy pily. Pro samotný proces řezání řídí hydraulický systém pohyb pilové hlavy směrem dolů a tím i podávací tlak působící na kotouč.

U prémiových modelů je systém vybaven proporcionálními hydraulickými ventily a tlakovými senzory, které pracují v uzavřené smyčce s řídicí jednotkou CNC. To umožňuje systému okamžitě upravit rychlost posuvu na základě odporu v reálném čase, s nímž se kotouč setkává. Toto inteligentní řízení zajišťuje konstantní, optimální zatížení třísky, princip známý jako konstantní regulace přítlačného tlaku. Tato jemnost v dodávce síly je zásadní pro to, aby se zabránilo příliš silnému „kousání“ kotouče při zahájení řezu nebo zastavení při střetu s obzvláště tvrdým řezem. Hladký, tlumený chod zajišťovaný dobře navrženým hydraulickým systémem pásové pily minimalizuje strukturální otřesy a vibrace, což přímo přispívá k vynikající kvalitě řezu a prodloužené životnosti nástroje. Výkonné hydraulické svěráky navíc zajišťují, že materiál zůstává absolutně pevný, což je nezbytné pro zachování přesnosti při agresivních cyklech řezání pásovou pilou pro velké zatížení.

CNC řízení

Systém Computer Numerical Control (CNC) povyšuje moderní dvousloupovou pásovou pilu na skutečnou automatizovanou výrobní platformu. CNC pásová pila je definována svou schopností automaticky provádět složité řezací programy, což snižuje závislost na neustálém dohledu operátora. Robustní CNC řídicí jednotka nabízí uživatelsky přívětivé rozhraní pro programování dávkových úloh, včetně vícenásobných délek řezu z jednoho kusu materiálu, a efektivní správu zbytků materiálu.

Mezi klíčové vlastnosti CNC systému patří:

Optimalizace parametrů: Ukládání a získávání řezných parametrů pro stovky různých materiálů a kombinací kotoučů.

Diagnostická zpětná vazba: Monitorování kritických provozních parametrů, jako je napnutí kotouče, zatížení motoru a hladiny chladicí kapaliny, a automatické zastavení stroje, pokud jsou zjištěny nebezpečné podmínky.

Indexování materiálů: Ovládání servo nebo hydraulického kyvadlového svěráku pro indexování materiálu vpřed s přesností na úrovni mikronů, což zajišťuje těsné tolerance při automatickém řezání kovů.

Networking: Integrace průmyslové pásové pily do tovární sítě, umožňující vzdálené monitorování, sběr dat o výkonu a integraci se systémy zásob a plánování výroby.

Inteligence CNC pásové pily zajišťuje vysokou opakovatelnost a minimální tvorbu zmetků, díky čemuž je stroj vysoce efektivní součástí jakéhokoli moderního zařízení na zpracování kovů na bázi ocelových rámových pásových pil.

Systém upínání materiálu

Systém upínání materiálu je základem přesnosti řezání. Bez ohledu na to, jak tuhý je rám dvousloupové pásové pily, pokud se materiál během řezu pohybuje, bude hotový kus nepřesný. Proto musí být upínací systém mimořádně robustní, stabilní a přesně řízený. U vysoce výkonných pásových pil je tento systém téměř univerzálně hydraulický a poskytuje masivní upínací sílu.

Mezi klíčové komponenty patří pevný svěrák a člunkový svěrák. Člunkový svěrák je zásadní pro automatické řezání kovu a funguje jako podavač materiálu, který přesně posouvá materiál dopředu po každém řezu. Čelisti svěráku by měly být navrženy tak, aby upnuly ​​materiál na všech stranách a zajistily stabilitu, zejména při řezání svázaného materiálu nebo lichých tvarů. Moderní systémy často obsahují funkce děleného svěráku, které umožňují svěrák otevřít pouze částečně, aby bylo možné efektivněji spravovat konečný materiálový zbytek, čímž se minimalizuje plýtvání materiálem. Integrita upínacího systému je to, co v konečném důsledku převádí mechanickou sílu do přesného a opakovatelného řezu, čímž upevňuje roli stroje jako vysoce přesné pásové pily na řezání kovů. Upínací síla a přesnost polohování musí být úměrné celkové řezné kapacitě dvousloupové pásové pily.
